Beskrivning

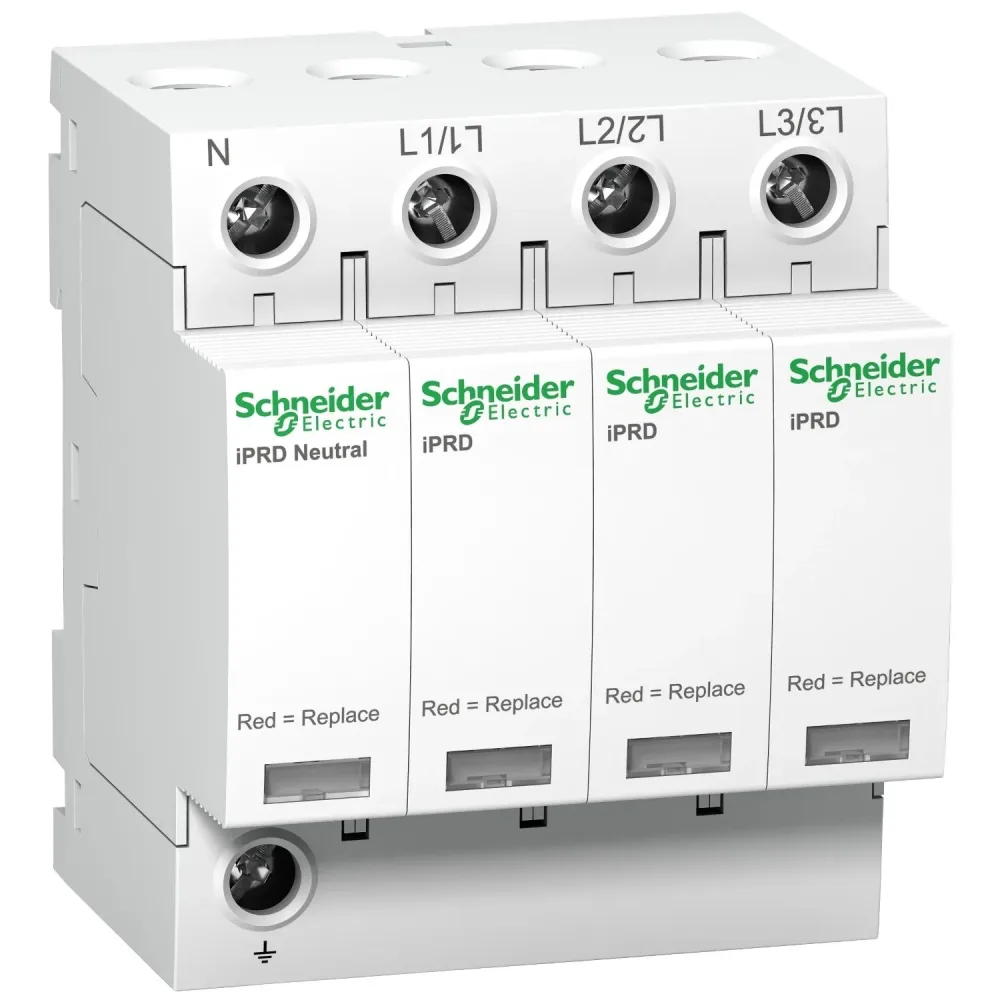

Schneider Electric A9L40601 Acti9 iPRD40r överspänningsskydd är avsett för 3P+N och är försedd med utbytbara patroner. Denna typ 2-enhet rekommenderas för mycket hög risknivå och inkommande fördelningar. Den har kontakt för indikering av när patronen är förbrukad. Den kan vändas för att tillåta fas-/neutral-/jordkablarna att anslutas i toppen eller botten. Den tillhörande brytarens ISC-brytkapacitet är upp till 50 kA. Måtten är (B) 72mm x (H) 85mm x (D) 69mm. Vikten är 450g. Kapslingsgraden är IP20 och IP40 i modulkapsling. Driftstemperaturen är -25°C till 60°C. Förvaringstemperaturen är -40°C till 85°C. Denna produkt är kompatibel med standarderna EN 61643-11 och IEC 61643-11.
- Kompatibel med TT och TN-S jordsystem
- Den Imax-märkta urladdningsströmmen är 4 0kA
- Uc maximala kontinuerliga driftspänning i differentialläge (mellan fas och neutral) är 350VAC
- Uppspänningsskyddsnivån är 1,4 kV i vanligt läge (N/PE) och 1,6 kV i differentialläge (L/N)
- Ue-märkspänningen är 400VAC +/- 10%
- Produktens färg är vit (RAL9003)
| Tekniska data | |
| Serie | Acti 9 |
|---|---|
| Typ | A9L40601 |
| Antal ledare (utan jordning) | 4 |
| DIN-storlek | 4 modulavstånd |
| Inbyggd reservsäkring | Nej |
| Integrerat kortslutningsskydd | Nej |
| Kapslingsklass (IP) | IP20 |
| Kortslutningskapacitet (Isccr) | 50 kA |
| Läckströmsfri | Nej |
| Max. kontinuerlig spänning AC | 350 V |
| Max. ledardiameter flexibel (fintrådig) | 16 mm² |
| Max. ledardiameter styv (solid, strängad) | 25 mm² |
| Max. urladdningsström (8/20) | 40 kA |
| Max. överströmsskyddsanordning, parallellkoppling (säkring) | 63 A |
| Max. överströmsskyddsanordning, seriekoppling (säkring) | 80 A |
| Med fjärrkontakt | Ja |
| Monteringsmetod | DIN-skena 35 mm |
| Märkspänning AC | 400 V |
| Nominell urladdningsstötström (8/20) | 15 kA |
| Signalering vid enheten | Optisk |
| Spänningsskyddsnivå | 1.4 kV |
| Spänningsskyddsnivå L-N | 1.4 kV |
| Spänningsskyddsnivå N-PE | 1.4 kV |
| Systemkonfiguration DC | Nej |
| Systemkonfiguration IT | Nej |
| Systemkonfiguration TN | Nej |
| Systemkonfiguration TN-C | Nej |
| Systemkonfiguration TN-C-S | Nej |
| Systemkonfiguration TN-S | Ja |
| Systemkonfiguration TT | Ja |
| Systemkonfiguration övriga | Nej |
| Testklass typ 2 | Ja |
