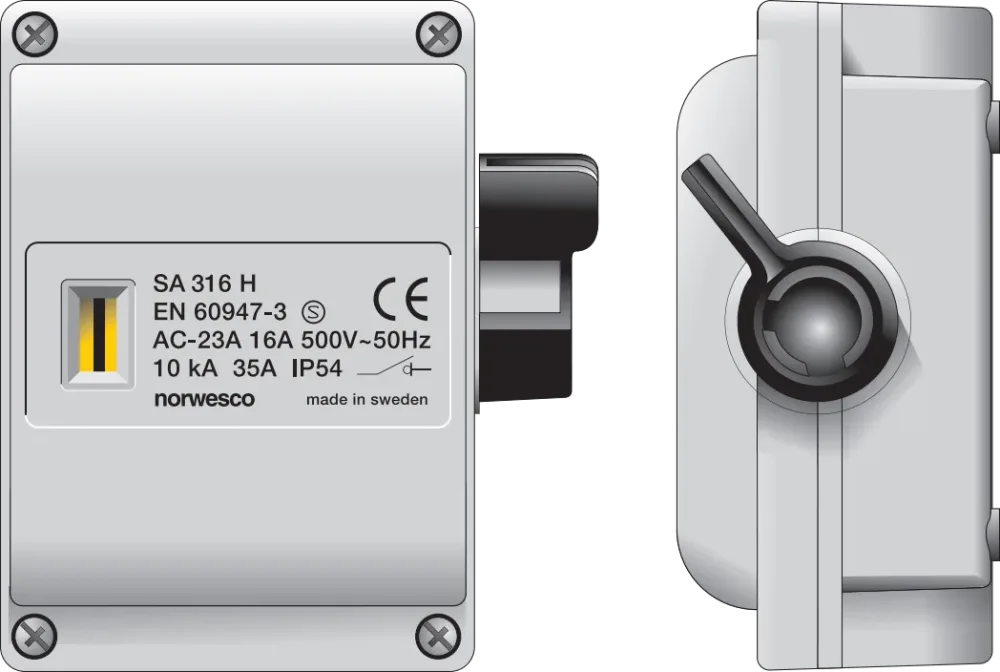

Beskrivning
Kapslade lastbrytare/frånskiljare enligt IEC 60947-3 bland annat för användning som säkerhetsbrytare där sådana krävs. Enligt gällande bestämmelser skall säkerhetsbrytare vara inkopplad i huvudkrets för att frånskilja anläggningsdel vid mekaniskt eller elektriskt arbete och att förhindra oavsiktlig inkoppling av sådan anläggning under pågående arbete. Då en säkerhetsbrytare endast skall användas för att frånskilja anläggningsdel är det nödvändigt att i en anläggnings elkrets ha både elkopplare för start och stopp samt separat elkopplare som säkerhetsbrytare.
- Modern smutsavvisande form
- Kraftiga anslutningsklämmor med skruvarna i uppskruvat läge
- Generöst kopplingsutrymme med gott om plats för ledningsdragning
- Jord– och nollskena som standard endast jordskena på 4-poliga
- Erforderliga strypnipplar och normenliga
- Skyltar medlevereras som standard
| Tekniska data | |
| Typ | SA 316/M25 |
|---|---|
| Märkström vid AC-23, 400 V | 16 A |
| Nominell kontinuerlig ström Iu | 16 A |
| Antal poler | 3 |
| Antal slutande hjälpkontakter | 0 |
| Antal öppnande hjälpkontakter | 0 |
| Utförande som huvudbrytare | Ja |
| Utförande som service-/reparationsbrytare | Ja |
| Utförande som säkerhetsbrytare | Ja |
| Max. märkdriftspänning Ue vid AC | 500 V |
| Märkuteffekt vid AC-23, 400 V | 7.5 kW |
| Utförande som nödstoppsinstallation | Nej |
| Skyddsklass (IP), framsidan | IP54 |
| Antal växlande hjälpkontakter | 0 |
| Utförande | Kabelgenomföring 4 x M25 och knockout i baksida |
| Bredd | 111 mm |
| Djup | 58 mm |
| Höjd | 129 mm |
| Apparatbyggsätt | Komplett apparat i kapsling |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Integrerad motordrift | Nej |
| Kan spärras/låsas | Ja |
| Lämplig för fyrhåls frontmontage | Nej |
| Lämplig för centralt frontmontage | Nej |
| Lämplig för golvmontering | Nej |
| Lämplig för inbyggnad i fördelningar | Nej |
| Lämplig för mellanmontage | Nej |
| Motordrift valbar | Nej |
| Spänningsutlösare valbar | Nej |
| Typ av kontrollelement | Vipparm |
| Villkorad nominell kortslutningsström Iq | 10 kA |
